电子接插件冲压模具：关键注意事项与工艺解析

模具制造电子接插件冲压模具注意事项发布：2026-05-22

一、电子接插件冲压模具概述

电子接插件是电子设备中不可或缺的部件，其冲压模具的质量直接影响到产品的性能和寿命。电子接插件冲压模具是一种精密的金属加工模具，主要用于生产各种形状和尺寸的接插件。本文将围绕电子接插件冲压模具的关键注意事项和工艺解析展开讨论。

1. 型腔设计：型腔是模具中用于形成产品形状的部分，其设计应充分考虑产品的尺寸精度、形状复杂度和材料特性。型腔设计应遵循以下原则：

- 尺寸精度：确保型腔尺寸符合产品图纸要求，公差控制在±0.003mm～±0.01mm区间。 - 形状复杂度：根据产品形状复杂度选择合适的型腔结构，如单腔、多腔等。 - 材料特性：根据产品材料特性选择合适的型腔材料，如H13钢、S136钢等。

2. 型芯设计：型芯是模具中用于形成产品内部形状的部分，其设计应保证产品内部尺寸精度和表面质量。型芯设计要点如下：

- 尺寸精度：确保型芯尺寸符合产品图纸要求，公差控制在±0.003mm～±0.01mm区间。 - 表面粗糙度：表面粗糙度Ra值应控制在0.8～1.6μm范围内。 - 拔模角：拔模角应大于5°，以确保产品顺利脱模。

3. 分型面设计：分型面是模具中用于将型腔和型芯分开的部分，其设计应保证产品脱模顺畅。分型面设计要点如下：

- 分型面位置：分型面位置应选择在产品厚度较大、强度较高的部位。 - 分型面形状：分型面形状应与产品形状相匹配，避免产生飞边、缩水等缺陷。

1. EDM放电加工：EDM放电加工是模具制造中常用的加工方法，适用于加工复杂形状的型腔和型芯。EDM放电加工工艺要点如下：

- 加工参数：根据材料特性和加工要求选择合适的加工参数，如脉冲宽度、脉冲间隔等。 - 加工顺序：先加工型腔，再加工型芯，最后加工分型面。

2. CNC精铣：CNC精铣是模具制造中常用的加工方法，适用于加工高精度、复杂形状的型腔和型芯。CNC精铣工艺要点如下：

- 加工参数：根据材料特性和加工要求选择合适的加工参数，如转速、进给量等。 - 加工顺序：先加工型腔，再加工型芯，最后加工分型面。

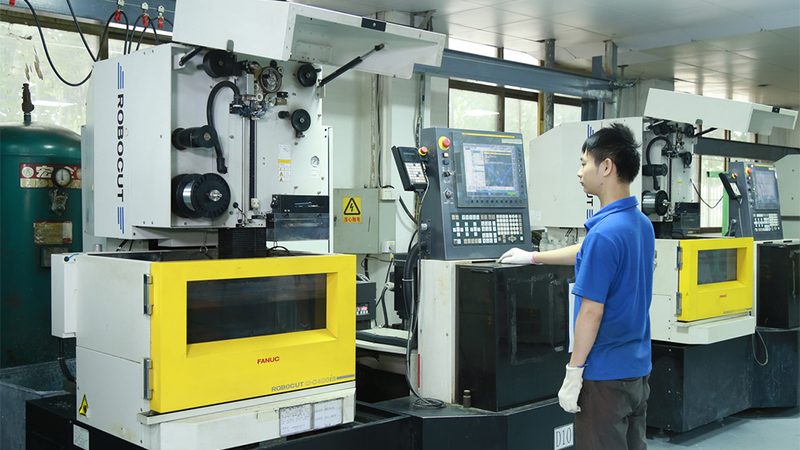

3. 线切割：线切割是模具制造中常用的加工方法，适用于加工高精度、复杂形状的型腔和型芯。线切割工艺要点如下：

- 加工参数：根据材料特性和加工要求选择合适的加工参数，如切割速度、切割压力等。 - 加工顺序：先加工型腔，再加工型芯，最后加工分型面。

1. 试模：试模是模具制造过程中的重要环节，用于检验模具的加工质量和产品性能。试模要点如下：

- 试模设备：选择合适的试模设备，如冲压机、压力机等。 - 试模参数：根据产品性能要求选择合适的试模参数，如冲压力、速度等。 - 试模结果：分析试模结果，找出模具存在的问题，并进行相应的改进。

2. 改模：改模是模具制造过程中的重要环节，用于解决试模过程中发现的问题。改模要点如下：

- 改模原因：分析试模结果，找出模具存在的问题，如尺寸精度、形状精度、表面质量等。 - 改模方法：根据问题原因，采取相应的改模方法，如调整型腔、型芯、分型面等。 - 改模效果：验证改模效果，确保模具满足产品性能要求。

总结

电子接插件冲压模具在制造过程中，需要充分考虑设计要点、制造工艺和试模改模等环节。通过遵循相关标准和规范，确保模具的加工质量和产品性能。在实际生产中，应根据产品特性和加工要求，选择合适的模具材料和加工方法，以提高模具的精度和寿命。

本文由鸿信模具有限公司整理发布。
